Eisenbahn-Viadukt in Köln-Ehrenfeld
Bartholomäus-Schink-Str. / Hüttenstr. / Stammstr. / Vogelsanger Str.



Walter Buschmann
Der Eisenbahn-Viadukt in Köln-Ehrenfeld

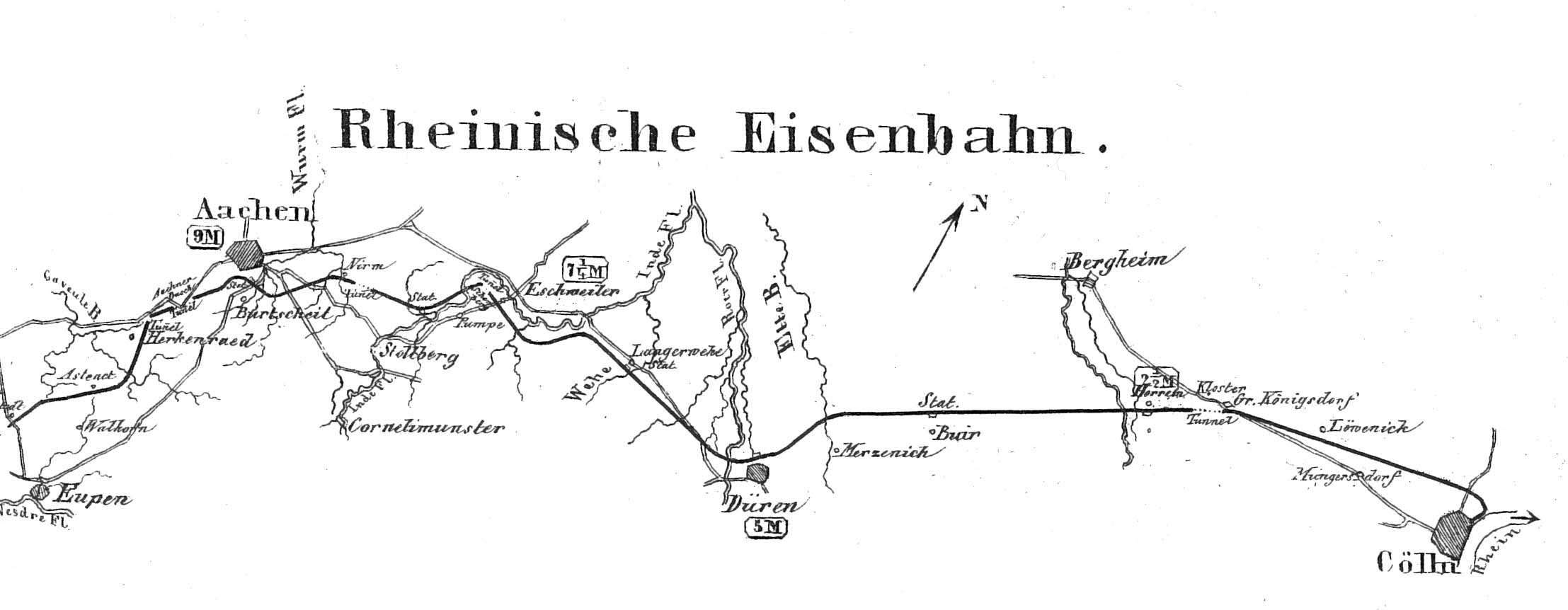

Rheinische Eisenbahn Köln-Aachen
Niveaugleicher Übergang der Strecke Köln-Aachen Venloer Straße
Als Eisenbahnlinien des Rheinlandes durchquerte 1839 die Rheinische Eisenbahn den Bereich der damals noch zu Müngersdorf gehörenden Ortschaft Ehrenfeld (1839=erster Streckenabschnitt; Sept. 1841 Vollendung bis Aachen). Nur die Eisenbahn zwischen Düsseldorf und Elberfeld war im ersten Teilabschnitt bis Erkrath früher (1841 Vollendung bis Elberfeld) fertig geworden. Anfangs nur bis zum Bahnhof Belvedere in Müngersdorf reichend, war die Stammstrecke der Rheinischen Eisenbahn schon 1841 bis Aachen vollendet und wurde mit den Anschlüssen nach Belgien (Brüssel, Antwerpen) und Frankreich (Paris) eine der ganz wichtigen europäischen Fernbahnlinien. Ehrenfeld profitierte von dieser Eisenbahn zunächst nur wenig. Erst als 1863 eine Güterstation eingerichtete wurde, entwickelte sich ein lebhafter wirtschaftlicher Aufschwung des Ortes. Zwei Jahre später wurde auch eine Haltestelle für den Personenverkehr eingerichtet und 1867/68 entstand ein stattliches Empfangsgebäude in spätklassizistischer Architektur. Die Kreuzungen vor und hinter dem Bahnhof waren an der Venloer- und Subbelrather Straße niveaugleich ausgebildet. Mit Fertigstellung der Köln-Frechen-Benzelrather Eisenbahn(KFBE) wurde der Bahnhof Ehrenfeld zu einem Abzweigbahnhof. Das Gleis der Nebenbahn wurde von Süden im weichen Kurvenschwung in den Bahnhof eingeführt. Ehrenfeld war der Übergabebahnhof, wo Braunkohle und Tonröhren aus Frechen auf die Staatsbahn verladen wurde. Bis 1899 kam noch die ebenfalls mit Ausgangspunkt in Ehrenfeld eröffnete Strecke nach Grevenbroich dazu, so dass in Ehrenfeld nun zwei Strecken, eine nach Norden, die andere nach Süden abzweigten.

Die Bahnhofsverhältnisse änderten sich grundlegend mit der seit 1911 betriebenen Hochlegung der Gleise. Bis 1914 war die KFBE durch einen Durchlass des neu aufgeschütteten Eisenbahndammes auf die Nordseite der hochgelegten Köln-Aachener Bahn geführt worden, wurde nun von hier aus in den Bahnhofsbereich eingeführt und erhielt in den Folgejahren westlich der Vogelsanger Straße einen Güterbahnhof als Ausgangs- bzw. Endpunkt. Zu diesem Güterbahnhof wurden auch die Anschlussbahnen der Ehrenfelder Industriebetriebe geführt.

Damit war der alte Bahnhofsbereich frei für einen Umbau zum reinen Personenbahnhof. Dieser Umbau mit gleichzeitiger Hochlegung der Gleise und den Brückenbauten über Venloer-, Subbelrather- und Oskar-Jäger-Straße sowie Ehrenfeldgürtel dauerte von 1913 bis 1923. Zwischen Subbelrather und Vogelsanger Straße entstand im ersten Bauabschnitt ein Viadukt in Betonkonstruktion. Ein Teilabschnitt des Viadukts war schon 1919 fertig gestellt. Doch erst am 11. 12. 1923 fuhren die ersten Züge über die hochliegenden Gleise. Der zunächst viergleisige Bahnhofsbereich erhielt 1927-28 nach Norden einen weiteren zweigleisigen Trassenzug ebenfalls auf Viaduktbögen, hier jedoch mit in Ziegeln gemauerten Gewölbebögen. Erst 1931 war der Viadukt komplett fertig gestellt. Schon wenig später wurde die Anlage u. a. für ein zweites Gleis nach Grevenbroich noch einmal kräftig umgebaut. Die älteren, 1913 begonnenen Betongewölbe wurden mit Leichtbeton verfüllt. Dazu wurde den Bögen in mehreren Bereichen der Viaduktstrecke eine Stützwand mit vorkragender Brüstung vorgeblendet. Die Arbeiten waren bis 1936 abgeschlossen. Zuletzt wurden für die neue Schnellzugstrecke nach Paris dem Viadukt in ganzer Länge im Norden weitere Bogenverlängerungen vorgelagert. Auch diese Gewölbeanstücklungen erhielten einen Unterbau in Viaduktform als Betonkonstruktion mit vorgeblendeten Ziegelbögen zur Bartholomäus-Schink-Straße.

Beschreibung Nach Umbau und Sanierung sind vom Ehrenfeld-Viadukt der Köln-Aachener Eisenbahn 49 Bahnbögen mit dahinter liegenden Tonnengewölben sichtbar erhalten geblieben.

Erhaltenswerte Reste des ersten Bauabschnitts (1913-19 bzw. 1923) sind nur westlich der Venloer Straße überliefert. Sowohl Pfeiler, wie auch Gewölbebögen sind in Beton erstellt. Ausweislich von Bestandszeichnungen aus den 1920er Jahren sind die Pfeiler an der unter dem Erdniveau liegenden Basis 5 bis 5,5m breit und verjüngen sich bis zum Kämpfer auf 2 bis 3m. Die Spannweite der segmentbogigen Gewölbe beträgt 12 bis 12,5m. Nach den Plänen gibt es im Zwickel über den Pfeilern heute nicht mehr sichtbare kleine Zwischenbögen zur Druckentlastung über den Pfeilern oder um Füllmaterial einzusparen. Die Ansichtsflächen der 11 an die Venloerstraße nach Osten anschließenden Bögen sind zur Heliosstraße mit einem dünnen Putz überzogen. Es folgen nach Osten zwei weitere Bögen mit Sichtbeton. Die Oberflächen sind offensichtlich gestockt. Ein Bogenfeld ist vollständig mit Naturstein vermauert. Im weiteren Verlauf der Viaduktstrecke nach Osten sind die Betonbögen der Ursprungsstrecke durch Verfüllung und durch Vorsatzwände so stark verändert, dass ihnen kein Denkmalwert mehr beigemessen wird.

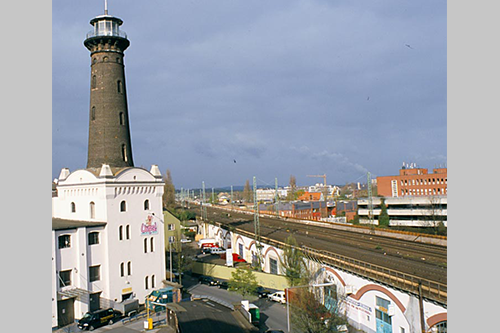

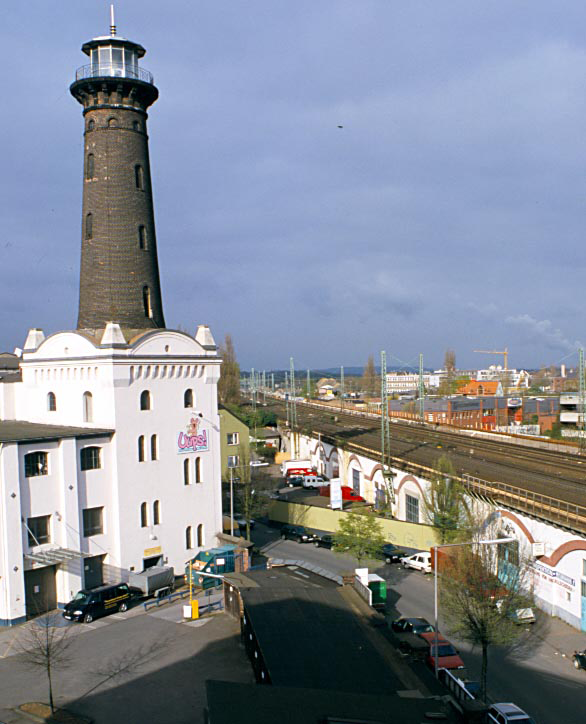

Helios-Leuchtturm mit Viaduktstrecke nördlich der Venloer Straße

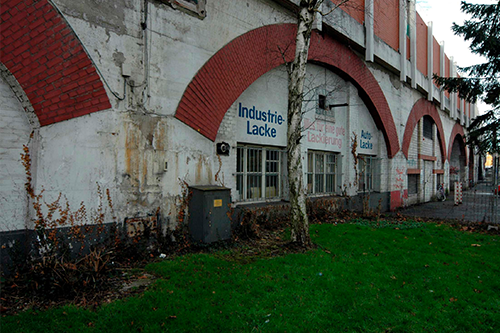

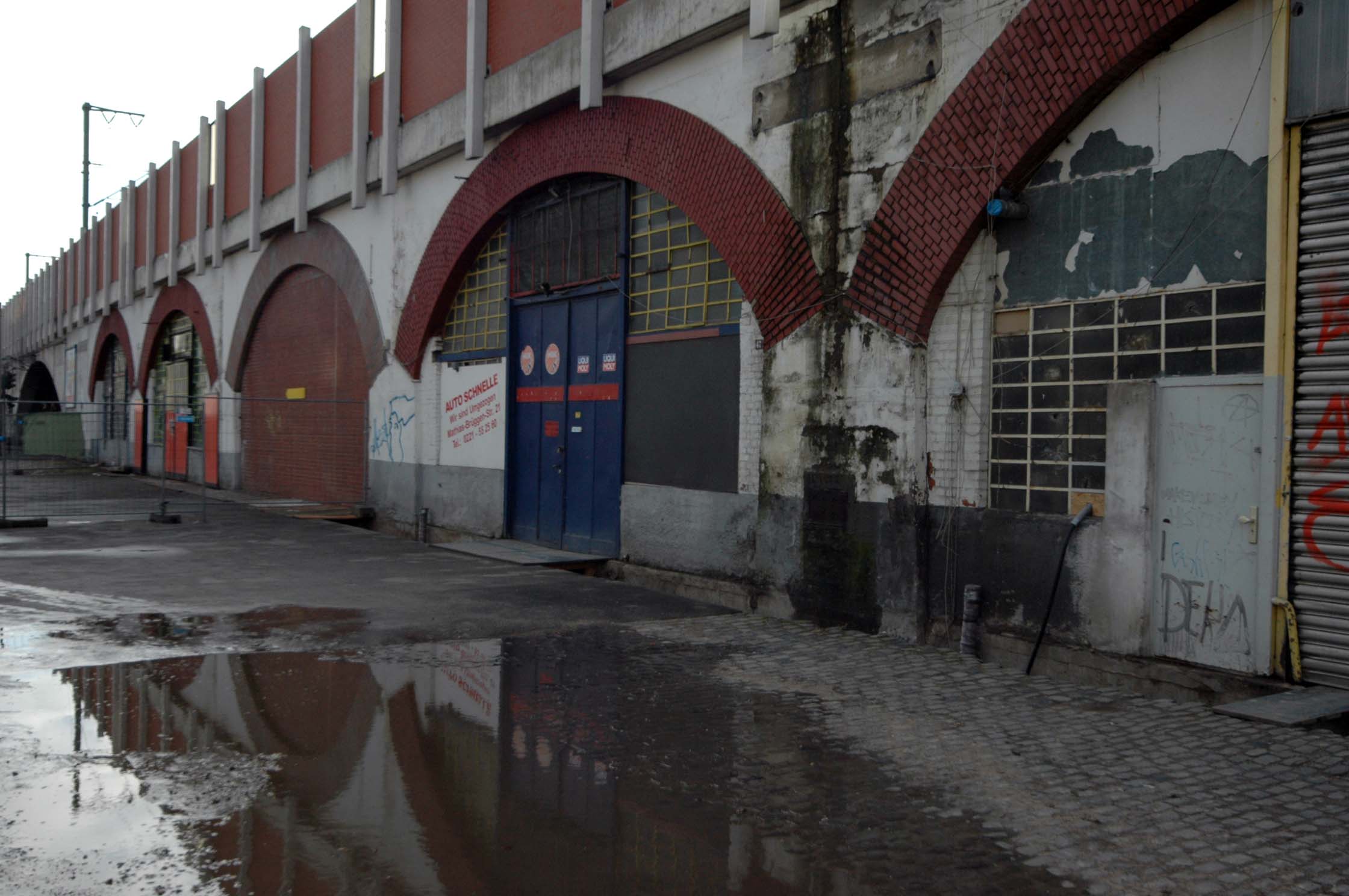

Viaduktbögen Bartholomäus-Schink-Straße

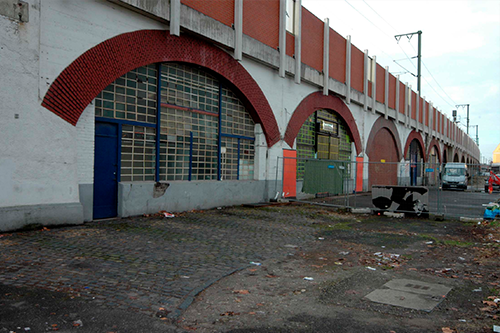

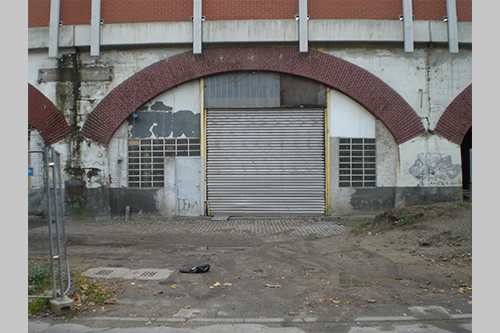

Dagegen sind von den nördlichen Bahnbögen des zweiten Bauabschnitts(1927-31) erhaltenswerte Reste in erheblichem Umfang überliefert. Es handelt sich um 29 Bögen zwischen Subbelrather Straße und Ehrenfeldgürtel. Ursprünglich gab es hier 30 Bögen. Der dreißigste Bogen (nahe Ehrenfeldgürtel) wurde jedoch vollständig zugesetzt. Die 13 östlichen Bögen sind durch Vorbauten für die Schnellbahnstrecke Köln-Aachen im Erscheinungsbild verändert. Zwischen Ehrenfeldgürtel und Venloer Straße sind 17 Bögen erhalten, davon 6 weitgehend unverändert und die restlichen 11 ebenfalls durch Vorbauten für die Schnellzugstrecke verbreitert. Die Bögen sind in Abmessungen und Erscheinungsbild weitgehend einheitlich ausgeführt. Auch hier verjüngen sich die Pfeiler von 2,5m an der Basis auf 2,15m am Kämpfer. Unter den Pfeilern verbreitern sich die Fundamente bis auf 6,5m. Die segmentbogigen Gewölbe sind mit Ziegelsteinen gemauert. Das Achsmaß zwischen den Bögen beträgt von Pfeilermitte bis Pfeilermitte überwiegend 12m. Deutlich kleiner sind die Anfangsbögen an der Subbelrather Straße und am Ehrenfeldgürtel mit etwa 9m Spannweite. Auch im Erscheinungsbild deutlich sichtbar ist eine Trennfuge zwischen den Bögen jeweils in Pfeilermitte.

Da der Ehrenfelder Viadukt im Kernbereich zugleich auch Ortsbahnhof war und ist, handelt es sich nicht um eine im Grundriss mit den äußeren Begrenzungslinien parallel geführte Strecke. Zur Einfügung der Bahnsteige zwischen die Gleistrassen war es vielmehr notwendig, die Strecke im Süden leicht, im Norden jedoch deutlich nach außen zu verschwenken. Daraus resultieren Gewölbetiefen unterschiedlicher Abmessungen. Während die Gewölbe im Bereich der Subbelrather Straße und westlich der Venloer Straße vergleichsweise kurz sind, nehmen die Gewölbeabmessungen in der Tiefe stetig zu und erreichen im Zentrum des Bahnhofes rechts und links des Ehrenfeldgürtels die größten Ausdehnungen. Nur an wenigen Stellen sind die Bogengewölbe noch in ganzer Ausdehnung zwischen Süd- und Nordbegrenzung erkennbar. Zwei Bogengewölbe setzen sich in den verfüllten, südlichen Teil hinein als breiter Gang fort. Ein Einzelgewölbe ist vollständig zwischen Bartholomäus-Schink-Straße und der Nordkante des Viaduktbauwerks erhalten.

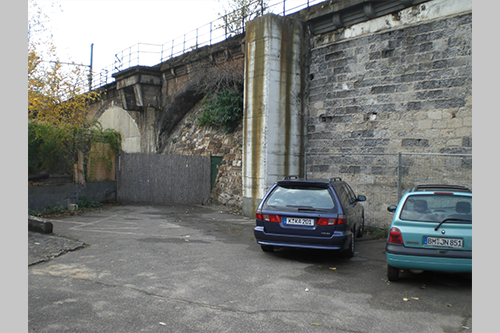

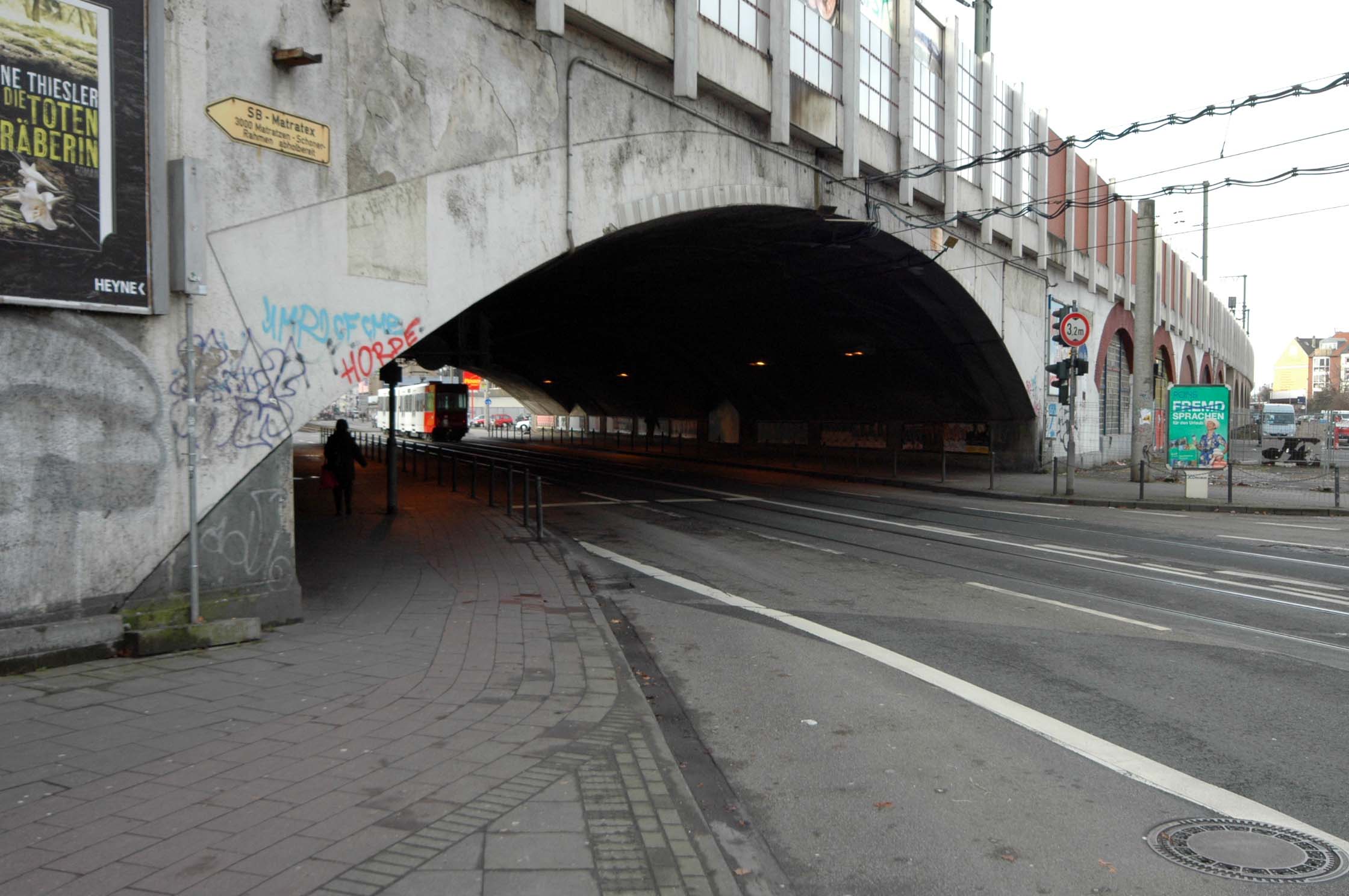

Brücke Subbelrather Straße
In die denkmalwerte Substanz der Ehrenfelder Viaduktstrecke werden teilweise auch die Brücken über den Ehrenfeldgürtel und die Venloer Straße einbezogen. Das betrifft bei der Brücke über der Venloer Straße den östlichen, stadteinwärts orientierten Brückenteil, der als Verlängerung der daran anschließenden westlichen Viaduktstrecke zu sehen ist. Es handelt sich um eine Bogenbrücke in Betonbauweise. Die Ansichtsflächen waren ursprünglich wohl durchgängig scharriert. Die Brückenwiderlager sind durch zweifache Stufung so in den Straßenraum gerückt, dass sich der Eindruck einer Pfeilerarchitektur ergibt. In gleicher Weise ist die Brücke über den Ehrenfeldgürtel gestaltet. Auch hier wird aber nur der in der Trassenspur der erhaltenswerten Viaduktzüge liegende, nördliche Brückenteil in den Denkmalschutz einbezogen.


Bedeutung

Stadtbahn Berlin mit Viaduktbögen zwischen Lehrter Str. und Bellevue

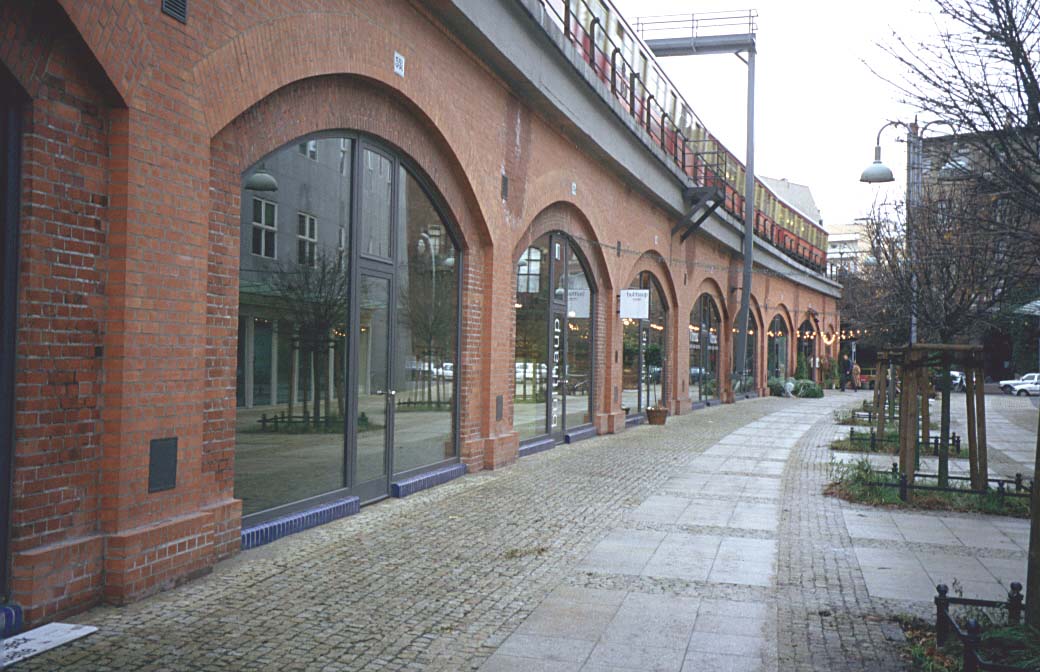

Umgenutzte Viaduktbögen Berliner Stadtbahn Nähe Bahnhof Zoo
In der Frühzeit des Eisenbahnzeitalters waren Eisenbahntrassen fast durchweg ebenerdig mit niveaugleichen Kreuzungen an den Straßen angelegt worden. Zur Verkehrsregelung dienten Signal- und Schrankenanlagen. In den großen Städten blieben die Eisenbahnen mit ihren Bahnhöfen in Randlage, um kostspielige Durchbrüche durch vorhandene Stadtviertel zu vermeiden und um den Bau konfliktträchtiger Kreuzungsanlagen zu umgehen. Erst mit dem Ausbau der Eisenbahnnetze und dem Willen zur Verkürzung der Fahrtzeiten wurden vermehrt auch innerstädtische Strecken angelegt, die zur Vermeidung niveaugleicher Kreuzungen in Hochlage errichtet wurden. Nur begrenzt kamen für diese Strecken raumgreifende Eisenbahndämme in Frage. Möglich waren platzsparende Dämme zwischen Stützmauern oder Viadukte, die zugleich die Möglichkeit eröffneten, den Raum unter den Viaduktbögen für vielfältige Zwecke zu nutzen. Beispielgebend wurde in Deutschland die 1875-82 erbaute Viaduktstrecke der Berliner Stadtbahn mit 597 Bögen auf freier Strecke und 160 Bögen in Bahnhofsbereichen. Etwa 100 Bögen wurden Anliegern zur Nutzung überlassen. Die anderen 493 Bögen waren(bis 1895) vermietet für Lagerzwecke, Pferdeställe, Remisen, Restaurants und Läden.

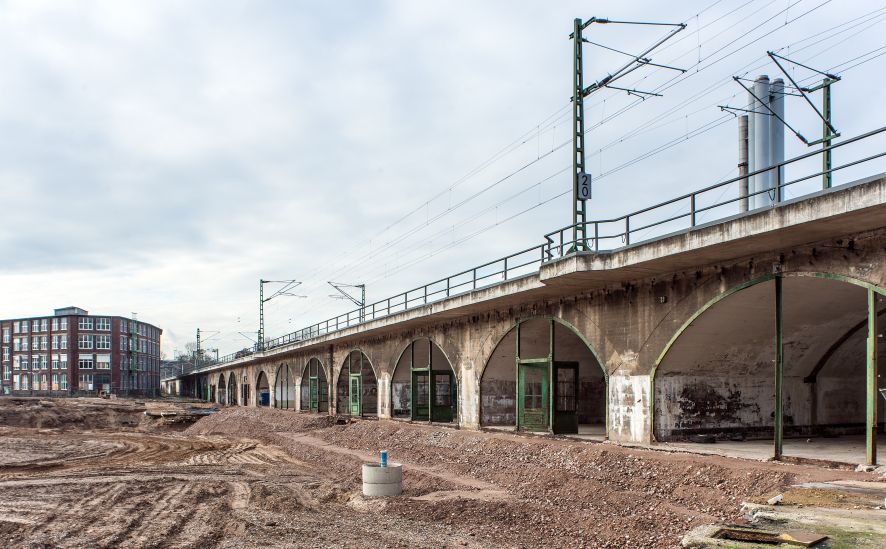

Viaduktbögen Deutz-Mülheimer Straße
In Köln spielte die Hochlegung von Bahnstrecken seit dem Bau des Hauptbahnhofs 1883-94 eine wichtige Rolle in der örtlichen Eisenbahngeschichte. Für die um den Altstadtkern herumführende Verbindungsbahn war überwiegend im ehemaligen Rayonfeld der Kölner Stadtmauer die Ausführung als Damm möglich. Nur die Strecke zwischen Hauptbahnhof und dem Rayonbereich ebenso das Stück zwischen Bahnhof und Dombrücke erforderte einen gemauerten Viadukt. In noch größerem Umfang spielte die Hochlegung von Gleistrassen beim Umbau der Bahnanlagen zwischen 1908 und 1913 eine Rolle. Zusammen mit dem Bau der Hohenzollern- und Südbrücke wurden umfangreiche Streckenabschnitte auf beiden Rheinseiten auf Dämme und Viadukte verlegt, wie z. B. die zum Bahnhof Deutz-Tief führende Strecke an der Deutz-Mülheimer Straße. In diesen Zusammenhang ist auch die 1911 bis 1931 entstandene Viaduktstrecke in Ehrenfeld zu sehen. Ihre Ausprägung in der innerstädtischen Variante mit nutzbaren Bögen hatte mit der inzwischen eingetretenen Enge im zentralen Bereich von Ehrenfeld zu tun. Der Viadukt war platzsparend und konnte für verschieden Zwecke genutzt werden, so dass sich dieses Bauwerk in Ehrenfeld, wie auch bei den vergleichbaren Vorbildern als Element zur Integration eine Verkehrsbauwerks in die intensive Nutzungsstruktur einer zunehmend verdichteten Stadtanlage verstehen lässt.

Darüber hinaus muss der Ehrenfelder Viadukt der ersten Bauphase auch konstruktionsgeschichtlich als bedeutend eingestuft werden. Es handelt sich um einen Betonbau, der in einer Zeit entstand, als sich Betonbauten gerade erst durchzusetzen begannen. Er muss damit auch als Pionierbau des Betonzeitalters eingestuft werden.

Weiterhin ist die Brücke über die Venloer Straße auch von stadtgeschichtlicher Bedeutung. 1944 wurden hier sowjetische und polnische Zwangsarbeiter und Kölner Edelweißpiraten öffentlich hingerichtet.


Literatur

Dahl, Rainer:
Stadt Ehrenfeld, in: Archive eingemeindeter Kölner Vororte. Eine Übersicht, S. 101-128, Köln 1989

Görres, H.:
Ehrenfeld. Vorort von Cöln. Historisches, Statistisches, Commerzielles und Industrielles, 1868

Maubach, Johannes:
Quer durch Ehrenfeld, Bd. 1 und 2, Köln 2002

Rösger, Heinrich:
Ehrenfeld. Vorort von Cöln, Köln-Ehrenfeld 1868 (Staa Kö Er 2)

Wilczek, Gerhard:
Ehrenfeld, einst und jetzt, Köln 1967

Wilczek, Gerhard:
Ehrenfeld in Bildern, Köln 1974 (Staa Kö Er 23)

Wilczek, Gerhard:
Ehrenfeld. Bilder von damals und heute. Mit Ossendorf, Bickendorf, Bocklemünd-Mengenich und Vogelsang, Köln 1983 (Staa Kö, Er 77)

Wilczek, Gerhard:
1888-1988. 100 Jahre Ehrenfeld, Köln 1988

Schmidt, Hartwig/ Eilhardt, Eva-Maria:
Die Bauwerke der Berliner S-Bahn. Die Stadtbahn(=Arbeitshefte der Berliner Denkmalpflege 1), Berlin 1984

NN: Der Kölner Zentralbahnhof und der Dom, in:
DBZ 14, 1880, S. 407

Die Frage des in Köln anzulegenden neuen Zentralbahnhofs, in:
DBZ 16, 1882, S. 207ff

G: Die Umgestaltung der Bahnhofs-Anlagen zu Köln vor dem preußischen Landtag, in:
DBZ 16, 1882, S. 207ff

X: Zur Kölner Bahnhofsfrage, in DBZ 16, 1882, S. 357ff
Bauliche Anlagen in der Nähe des Centralbahnhofs in Köln. Gutachten der Akademie, in CBV 19 1892, S. 223
100 Jahre Eisenbahndirektion in Köln, Sonderdruck aus Die Bundesbahn, Heft 3, 1981

Baltzer, F.:
>Neue städtische Straßenunterführungen beim Umbau der Bahnanlagen in Köln, in: Zentralblatt der Bauverwaltung 10, 1890, S. 467-469, 477-478, 502

Below:
Die Nebenbahnhöfe der Kölner Bahnumbauten, in CBV 11, 1891, S. 285ff

Beermann, Fritz:
Die Rheinbrücken bei Cöln, Köln 1911

Beermann:
Die Umgestaltung der Bahnanlagen in und bei Köln, in: Organ für die Fortschritte des Eisenbahnwesens. Organ des Vereins Deutscher Eisenbahnverwaltungen 64, 1909, S. 188-190 2 Tafeln

Bund:
Die Hebung der Geleise auf der Rheinbrücke in Köln und der Umbau der Brücke über die Frankenwerft, in: Zentralblatt der Bauverwaltung 11, 1891, S. 81-84 Die geplante Umgestaltung der Bahnanlagen und der Bau neuer Rheinbrücken in Köln, in: Deutsche Bauzeitung 39, 1905, Nr. 12, S. 77-79

Glaubitz, Frank/ Seidel, Jörg:
Rheinisches Industriebahn-Museum. Die Fahrzeuge - die Sammlung - der Verein, Köln 2001 Hammer, Lothar:
Die Hohenzollernbrücke in Köln und die Architektur der deutschen Großbrücken des Historismus, Diss. Köln 1996

Hipp, Franz:
Die Planung für die Umgestaltung der Bahnanlagen in Köln, in: Eisenbahntechnik 4, 1950, S. 25-32

Kiel:
Der Umbau der Bahnanlagen in Köln a. Rh., in: Zeitschrift für Bauwesen 48, 1898, 281ff, Sp 415ff, 617ff Atlas Bl. 33ff, 49, 50,65;

Kraft, E.:
Der Umbau des Hauptbahnhofes Köln, in: ZfB Wes 65, 1915, S. 49ff, Atlas B. 13ff

Krings, Ulrich:
Der Kölner Hauptbahnhof – ein Baudenkmal des 19. Jahrhunderts, in: Köln Hbf und seine Bahnsteighalle. Sonderdruck aus Die Bundesbahn, Heft 6, 1987

Meyer, Lutz-Henning:
150 Jahre Eisenbahn im Rheinland, Köln 1989

Neßeler, Helmut:
Das Bahnbetriebswerk Köln-Kalk Nord, in: Rechtsrheinisches Köln Bd. 17, 1991, S. 41-96

Paling, Peter:
Die Entwicklung der Eisenbahnanlagen im Raume Köln. Vortrag auf der Direktionssitzung am 13. 5. 1968, Typoskript HStA Düs, BR 1003/4673

Pohl, Heinrich:
Die Reichseisenbahnen im Raum Köln. Ihre Wandlungen und ihre Bedeutung, Diss Köln 1933

Stapff:
Die Eisenbahnanlagen in und bei Cöln in ihrer geschichtlichen Entwicklung. Vortrag gehalten vor den Mitgliedern der Handelkammer zu Cöln am 21. Juli 1909 durch den Regierungsrat Dr. Stapff, o.O., o. J.

Wessel:
Die Bauten der Kölner Stadtbahn, in: Deutsche Bauzeitung 26, 1892, Nr. 2, S. 9-10

Wessel:
Denkschrift zur Eröffnung des Hauptbahnhofes an der Trankgasse in Köln am Rhein, Köln 1894

Beermann:
Die Umgestaltung der Bahnanlagen in und bei Köln, in: Organ für die Fortschritte des Eisenbahnwesens. Organ des Vereins Deutscher Eisenbahnverwaltungen 64, 1909, S. 188-190 2 Tafeln

Hermanns, Heinz:
Die Handelskammer für den Kreis Mülheim am Rhein (1871-1914) und die Wirtschaft des Köln-MÜlheimer Raumes (hg. vom RWWA zu Köln), Köln 1969

Sarrazin, Otto/ Schultze, Friedrich:
Die neuen Rheinbrücken bei Köln, in: Zentralblatt der Bauverwaltung 1908, S. 386-401 und 406-408
