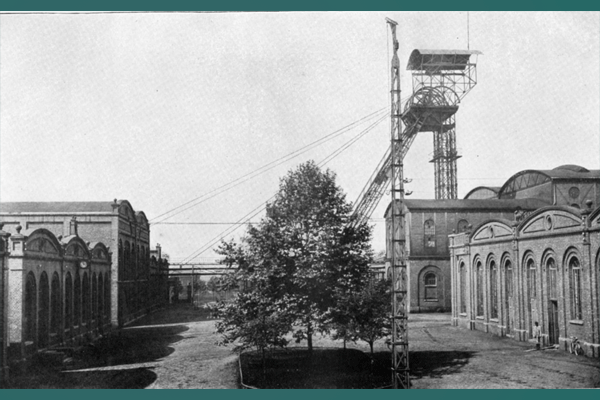

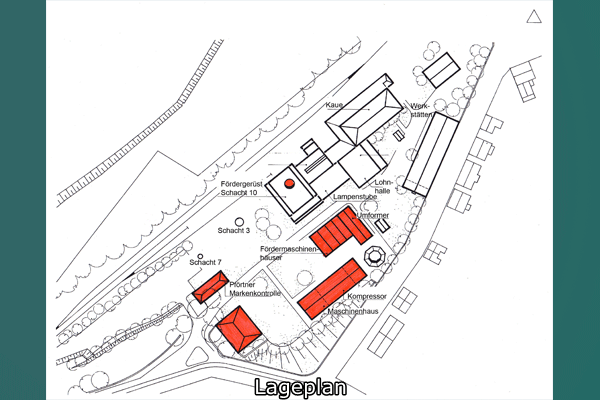

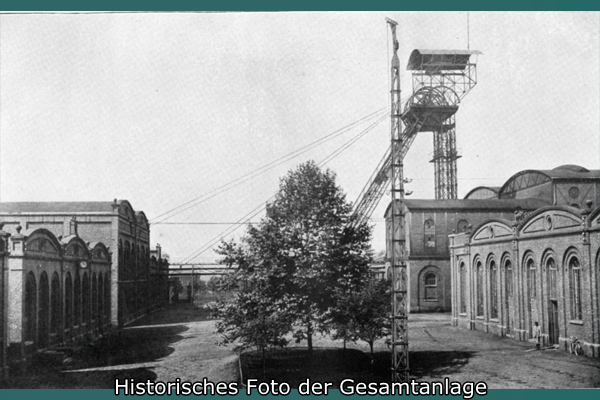

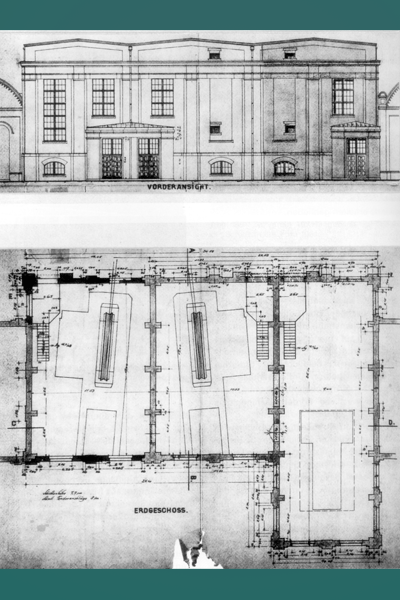

Die von dem Ingenieur Dreyer entworfene und 1881 zur Baugenehmigung vorgelegte Planung war hinsichtlich Gesamtanlage und architektonischer Gestaltung von großer Einfachheit und Klarheit geprägt. Der Schacht mit Schachthalle und Fördergerüst bildete zusammen mit der Kaue eine direkt neben den Gleisen der Verbindungsbahn angeordnete Zeile. Gegenüberliegend waren in einer zweiten Zeile, entlang einer exakt eingehaltenen Fluchtlinie, alle anderen Bauten der Übertageanlage aufgereiht: Werkstätten, Büro und Magazin, Doppelfördermaschinenhaus, Kesselhaus und Pferdestall für 40 Pferde. Beide Zeilen begrenzten einen ca. 33,0 m breiten, längsorientierten Zechenplatz. Alle Gebäude, einschließlich Schachthalle bis in Höhe der Hängebank, waren massiv in Ziegelstein errichtet und hatten tonnenförmige, mit Wellblech gedeckte Dächer, die in enger Reihung zum Zechenplatz orientiert waren.

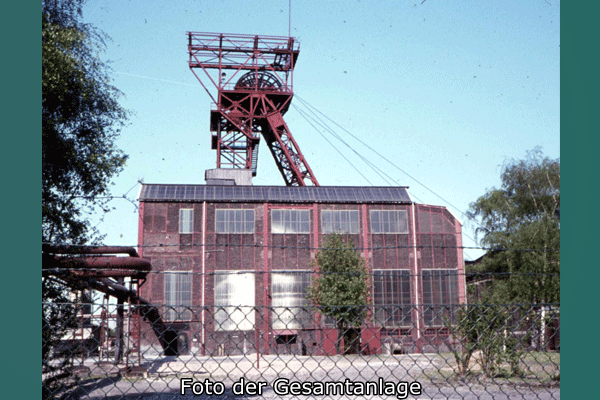

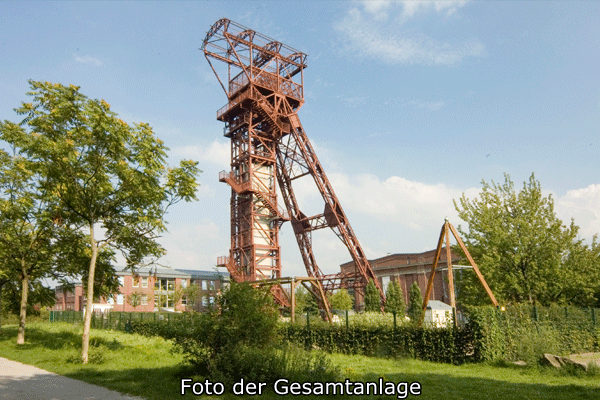

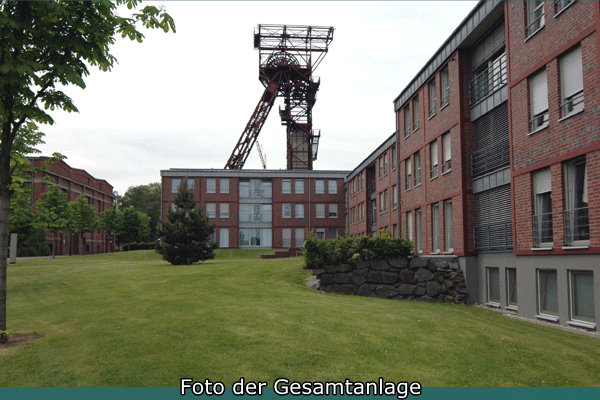

Nach Stilllegung der Zeche Zollverein im Dezember 1986 wurde schon 1988 ein Nutzungskonzept für das Gelände dieser Schachtanlage unter dem Namen „Bürgerzentrum und Handwerkerpark“ entwickelt. Wegen des schlechten Bauzustandes ließen sich leider der Abbruch der Schachthalle mit seinen beeindruckenden Einrichtungen zur Seilfahrt und die direkt daran anschließende Kaue nicht verhindern. Auch einige Werkstattbauten wurden leider abgebrochen. Im Rahmen der IBA Emscherpark entstanden neue Gewerbebauten. Durch intensive Zusammenarbeit mit den Denkmalbehörden sind im Umfeld der denkmalwerten Bauten akzeptable und denkmalverträgliche Neubauten entstanden. Die denkmalwerten Bauten wurden umgenutzt. Sehenswert ist die museale Nutzung der Fördermaschinen- und Umformergebäudes mit Gastronomiebereich in unmittelbarer Nachbarschaft der erhaltenen Elektrofördermaschine.
• Großmann, Joachim: Wanderungen durch Zollverein. Das Bergwerk und seine industrielle Landschaft, Essen 1999
• Mainzer, Udo(Hg.): Zeche und Kokerei Zollverein. Das Weltkulturerbe, Worms 2006
• Reif, Heinz/ Winter, Michael: Essener Zechen. Zeugnisse der Bergbaugeschichte, Essen 1986
• Vereinigte Stahlwerke (Hg.), Die Steinkohlenbergwerke der Vereinigten Stahlwerke. Die Schachtanlage Zollverein in Essen-Katernberg, 2 Bd. o.J., o.O. (Essen 1934)
• Walter Buschmann: Zechen und Kokereien im rheinischen Steinkohlenbergbau (=Die Bau- und Kunstdenkmäler des Rheinlandes), Berlin 1998
• Wilhelm Busch: Fritz Schupp, Martin Kremmer. Bergbauarchitektur (= Arbeitsheft 13 Landeskonservator Rheinland), Köln 1980
